Мобильный самомонтирующийся башенный кран КБМ-401П предназначен для механизации подъемно-транспортных работ при возведении жилых, гражданских и промышленных зданий и сооружений различной этажности с элементами строительных конструкций массой до 10 тонн.

Передвижной (на рельсовом ходу) полноповоротный (с поворотной башней) башенный кран оснащен унифицированными механизмами, монтируется и демонтируется при помощи собственных механизмов и автокрана грузоподъемностью 8 тонн, перевозится в собранном виде на подкатных тележках.

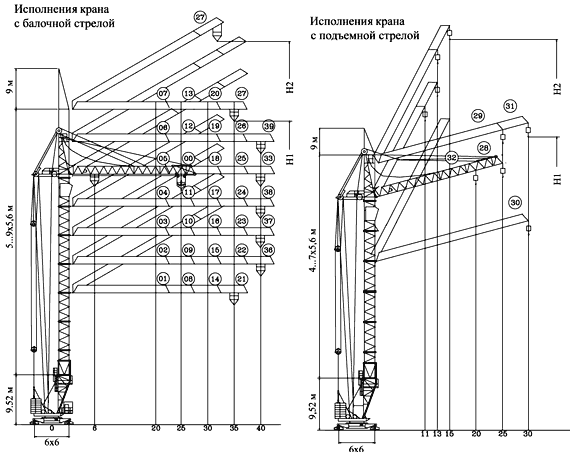

В зависимости от исполнения башенный кран может быть укомплектован балочной стрелой с грузовой тележкой или подъемной стрелой. Балочная стрела может находиться в горизонтальном или в наклонном (под углом 30 градусов) положении.

Предназначен для работы в I-VI ветровых районах по ГОСТ 1451-77 и в климатическом исполнении "У" категории I по ГОСТ 15150-69 при температуре окружающего воздуха от -40 до +40°С. Сейсмичность до 6 баллов включительно. Группа режима работы крана А4 по ИСО 4301/1-86.
Задний габарит - 4,2 м.
Масса плит противовеса - 50,05 тонн.

№
испол-
нений

Параметры и их значения

Груз. момент, тм

Макси-
мальная грузо-
подъем-
ность, т

Максимальнаявысота подъема, м

Макси-
мальный вылет, м

Вылет при макси-
мальной грузо-
подъем-
ности м

Грузо-
подъем-
ность на макси-
мальном вылете, т

Коли-
чество секций башни

Ветро-
вой район эксплуа-
тации по ГОСТ 1451-77

Горизон-
тальная стрела HI

Наклон-
ная стрела (а=30°) Н2

00

160

10

47,2

57,8

25

16,0

6,0

7

I-III

01

200

10

24,8

32,9

20

20

10

3

I-VII

02

195

10

30,4

38,5

20

19,5

9,6

4

I-V

03

184

10

36

44,1

20

18,4

9,1

5

I-IV

04

184

10

41,6

49,7

20

18,4

9,1

6

I-III

05

177

10

47,2

55,3

20

17,7

8,7

7

I-III

06

170

10

52,8

60,9

20

17,0

8,3

8

I-II

07

162

10

58,4

66,5

20

16,2

7,9

9

I

08

182

10

24,8

35,4

25

18,2

6,8

3

I-VI

09

167

10

30,4

41,0

25

16,7

6,3

4

I-V

10

167

10

36,0

46,6

25

16,7

6,3

5

I-IV

11

167

10

41,6

52,2

25

16,7

6,3

6

I-III

12

144

10

52,8

63,4

25

14,4

5,3

8

I-II

13

144

10

58,4

69,0

25

14,4

5,3

9

I

14

160

10

24,8

37,9

30

16,0

4,7

3

I-V

15

149

10

30,4

43,5

30

14,9

4,3

4

I-V

16

149

10

36,0

49,1

30

14,9

4,3

5

I-IV

17

139

10

41,6

54,7

30

13,9

3,9

6

I-III

18

139

10

47,2

60,3

30

13,9

3,9

7

I-III

19

129

10

52,8

65,9

30

12,9

3,3

8

I-II

20

129

10

58,4

71,5

30

12,9

3,3

9

I

21

130

10

24,8

40,4

35

13,0

3,5

3

I-V

22

130

10

30,4

46,0

35

13,0

3,5

4

I-V

23

130

10

36,0

51,6

35

13,0

3,5

5

I-IV

24

118

10

41,6

57,2

35

11,8

2,8

6

I-III

25

118

10

47,2

62,8

35

11,8

2,8

7

I-III

26

102

10

52,8

68,4

35

10,2

2,3

8

I-II

27

102

10

58,4

74,0

35

10,2

2,3

9

I

33

120

10

47,2

-

40

12,0

2,5

7

I-III

36

130

10

30,4

-

40

13,0

2,5

4

I-V

37

130

10

36,0

-

40

13,0

2,5

5

I-IV

38

120

10

41,6

-

40

12,0

2,5

6

I-III

39

100

10

52,8

-

40

10,0

2,2

8

I

28

187,5

10

46,0

57,8 *

25

18,0

7,5

6

I-III

29

160

9

51,6

63,4 *

25

18,0

6,3

7

I-II

30

180

10

36,2

51,2 *

30

18,0

5,7

4

I-IV

31

135

8

53,0

68,0 *

30

15,0

4,5

7

I

32

200

10

44,7

53,3 *

20

20,0

10,0

6

I-III

* a=65°

Исполнение крана

Скорость ветра, м/сек

07, 13, 20, 27, 31, 39

21

06, 12, 19, 26, 29

24

00, 04, 05, 11, 17, 18, 24, 25, 28, 32, 33, 38

27

03, 10 16, 23, 30, 37

30

02, 09, 14, 15, 21, 22, 36

33

08

37

01

40

Исполнение крана

Скорость ветра, м/сек

01, 08, 14, 21

17

02, 09, 15, 22, 30, 36

17,5

03, 04, 10, 11, 16, 17, 23, 24, 28, 32, 33, 37, 38, 39

18

00, 05, 06, 12, 18, 19, 25, 26, 29, 31

18,5

07, 13, 20, 27

19

0,72 об/мин

2 х 3,5 кВт

20 м/мин

4 х 3,5 кВт

с балочной стрелой

с подъемной стрелой

30 м/мин

15 ... 65 град.
1,2 мин

2 х 3,5 кВт

4 х 3,5 кВт

3,5/1,1 кВт

15 кВт

Типы двигателей

Мощность,
кВт

Частота вращения, об/мин

Скорость подъема-опускания, м/мин

Скорость плавной посадки груза, макс. массы м/мин., не более

груза до 2,5 т

груза более 2,5 т

крюковой подвески, макс.

МКАФ 225L6У1

55

960

45

30

46

4,8

МТКН 412-4/24У1

30/1,5

1375/170

Колея

6 м

Радиус кривизны внутреннего рельса для криволинейного участка пути

10 м

380 В

50 Гц

125 кВа
