Фиг.№
|
Поз.№
|
Наименование
|
БДС
|
Количество
|
Высота
подъема,м
|
№ по каталогу
|
|
500кг
|
1000кг
|
2000кг
|
3200кг
|
5000кг
|
|
тип Т
|
тип Т2
|
тип Т
|
тип Т2
|
тип Т
|
тип Т2
|
тип Т
|
тип Т2
|
тип Т
|
тип Т2
|
|

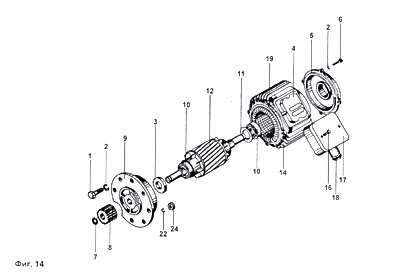

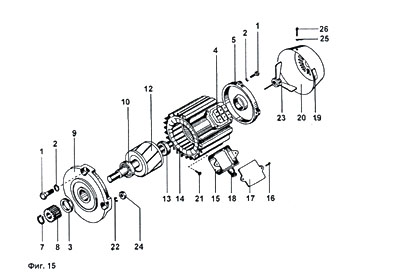

14,15
|
Электродвигатель EKT 120-6A без тормоза (в сборе)
|
1
|
6-24
|
161734
|
161734
|
-
|
-
|
-
|
|
14,15
|
Электродвигатель А-1205-К6A без тормоза (в сборе)
|
1
|
6-24
|
-
|
-
|
168930
|
168930
|
-
|
|
14,15
|
Электродвигатель А-1207-К6A без тормоза (в сборе)
|
1
|
6-24
|
-
|
-
|
-
|
-
|
168883
|
|
14,15
|
1
|
Винт М5х35
|
832-83
|
4
|
6-24
|
204709
|
204709
|
-
|
-
|
-
|
|
14,15
|
1
|
Болт М6х25
|
1234-85
|
8
|
6-24
|
-
|
-
|
222029
|
222029
|
222029
|
|
14,15
|
2
|
Шайба пружинная 5Н
|
833-82
|
8
|
6-24
|
208533
|
208533
|
-
|
-
|
-
|
|
14,15
|
2
|
Шайба пружинная 6Н
|
833-82
|
7
|
6-24
|
-
|
-
|
205361
|
205361
|
205361
|
|
14,15
|
3
|
Уплотнение 15х30х7
|
9954-83
|
1
|
6-24
|
209202
|
209202
|
-
|
-
|
-
|
|
14,15
|
3
|
Уплотнение А20х40
|
9954-83
|
1
|
6-24
|
-
|
-
|
209200
|
209200
|
209200
|
|
14,15
|
4
|
Клеммный щит (в сборе)
|
1
|
6-24
|
345269
|
345269
|
345269
|
345269
|
345269
|
|
14,15
|
5
|
Щит задний
|
1
|
6-24
|
345270
|
345270
|
345257
|
345257
|
345257
|
|
14
|
6
|
Винт М5х20
|
832-83
|
4
|
6-24
|
204697
|
204697
|
-
|
-
|
-
|
|
14,15
|
7
|
Кольцо предохранительное
|
1
|
6-24
|
-
|
-
|
208728
|
208728
|
208728
|
|
14,15
|
7
|
Кольцо В15
|
2170-77
|
1
|
6-24
|
-
|
-
|
-
|
-
|
208717
|
|
14,15
|
8
|
Шестерня
|
1
|
6-24
|
192553
|
192553
|
148899
|
148899
|
148899
|
|
14,15
|
9
|
Щит
|
1
|
6-24
|
345271
|
345271
|
345258
|
345258
|
345258
|
|
14,15
|
10
|
Шарикоподшипник №202 (SKF 6202)
|
4843-85
|
2
|
6-24
|
205977
|
205977
|
-
|
-
|
-
|
|
14,15
|
10
|
Шарикоподшипник №60204 (SKF 6204 Z)
|
4884-85
|
1
|
6-24
|
-
|
-
|
206027
|
206027
|
206027
|
|
14,15
|
11
|
Крышка
|
2
|
6-24
|
345272
|
345272
|
-
|
-
|
-
|
|
14,15
|
12
|
Ротор
|
1
|
6-24
|
345273
|
345273
|
345260
|
345260
|
345259
|
|
14,15
|
13
|
Шарикоподшипник №60203 (SKF 6203 Z)
|
4884-85
|
1
|
6-24
|
-
|
-
|
206026
|
206026
|
206026
|
|
14,15
|
14
|
Статор
|
1
|
6-24
|
345274
|
345274
|
345261
|
345261
|
345261
|
|
14,15
|
15
|
Коробка выводов
|
1
|
6-24
|
345275
|
345275
|
345263
|
345263
|
345263
|
|
14,15
|
16
|
Винт М4х48
|
1359-88
|
2
|
6-24
|
209208
|
209208
|
-
|
-
|
-
|
|
14,15
|
16
|
Винт М4х14
|
1359-88
|
2
|
6-24
|
-
|
-
|
204539
|
204539
|
204539
|
|
14,15
|
17
|
Крышка
|
1
|
6-24
|
345276
|
345276
|
345264
|
345264
|
345264
|
|
14,15
|
18
|
Щтуцер бакелитовый
|
4592-74
|
1
|
6-24
|
345277
|
345277
|
209209
|
209209
|
209209
|
|
14,15
|
19
|
Табличка
|
1
|
6-24
|
345278
|
345278
|
345264
|
345264
|
345264
|
|
14,15
|
20
|
Крышка вентилятора
|
1
|
6-24
|
-
|
-
|
-
|
-
|
345267
|
|
14,15
|
21
|
Винт заземления М6х12
|
1230-85
|
1
|
6-24
|
-
|
-
|
209203
|
209203
|
209203
|
|
14,15
|
22
|
Шайба пружинная 6Н
|
833-82
|
3
|
6-24
|
205361
|
205361
|
-
|
-
|
-
|
|
14,15
|
22
|
Шайба пружинная 8Н
|
833-82
|
3
|
6-24
|
-
|
-
|
205263
|
205263
|
205263
|
|
14,15
|
23
|
Вентилятор
|
1
|
6-24
|
-
|
-
|
-
|
-
|
345268
|
|
14,15
|
24
|
Гайка М6
|
744-91
|
3
|
6-24
|
219193
|
219193
|
-
|
-
|
-
|
|
14,15
|
24
|
Гайка М8
|
744-91
|
3
|
6-24
|
-
|
-
|
219196
|
219196
|
219196
|
|
14,15
|
25
|
Шайба пружинная 5Н
|
833-82
|
3
|
6-24
|
-
|
-
|
-
|
-
|
208533
|
|
14,15
|
26
|
Винт М5х5
|
832-83
|
3
|
6-24
|
-
|
-
|
-
|
-
|
204681
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
